红外热电堆温度传感器在充电桩中的应用与优势

随着电动汽车的普及，充电桩作为关键基础设施，其安全性和可靠性日益受到关注。充电过程中，电池、连接器和电缆等部件可能因过载、接触不良或环境因素而产生异常高温，若无及时监测，可能引发热失控甚至火灾。红外热电堆温度传感器凭借非接触、快速响应和高精度等特性，为充电桩温度监测提供了一种高效解决方案，显著提升了充电设施的安全等级。

一、充电桩温度监测的挑战与需求

充电桩工作环境复杂，需要监测的关键部位包括：充电枪接口、电缆接头、功率模块和电池包表面。传统接触式温度传感器（如NTC热敏电阻）需直接贴装，存在安装不便、易受电磁干扰、难以测量运动部件或高压区域等局限。而非接触红外测温技术可克服这些不足，尤其适合充电枪插拔频繁、存在高压风险的场景。

二、红外热电堆传感器的工作原理与特性

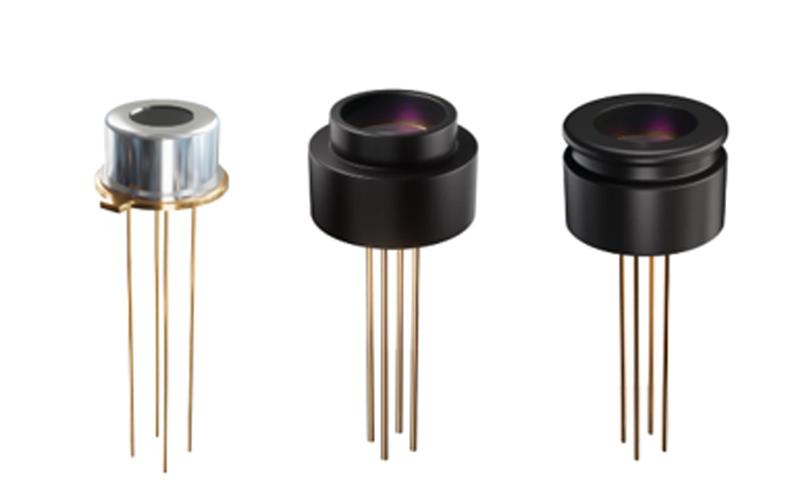

红外热电堆传感器基于塞贝克效应，由多个热电偶串联组成，吸收目标红外辐射后产生电压信号，经换算得到温度值。其核心优势包括：

• 非接触测量：不干扰被测对象，适用于高压、运动或难以接触的表面；
• 响应速度快：毫秒级响应，可实时捕捉温度突变；
• 测量范围宽：典型覆盖-20℃~300℃，满足充电桩监测需求；
• 成本适中：相比红外热成像相机，热电堆传感器成本低，易于集成；
• 体积小巧：适合安装在充电枪或桩体狭小空间。

三、典型应用场景

1. 充电枪接口温度监测
在充电枪内集成红外热电堆传感器，实时监测量充电插针或端子表面温度。当温度超过阈值（如85℃）时，充电桩可自动降低功率或停止充电，预防因接触电阻增大引起的过热。
建议安装位置：传感器镜头对准插针区域，加装红外透射窗口（如硅透镜或聚乙烯薄膜）防护。

2. 电缆接头与配电端子监测
充电桩内部电缆接头和断路器端子是易发热点。将热电堆传感器安装在开关柜内，非接触扫描关键接头，及时发现松动或氧化导致的温升异常。可通过多传感器阵列或多点扫描方式覆盖重点区域。

3. 功率模块散热监控
充电桩的AC/DC功率模块在满负荷运行时发热显著。利用热电堆传感器监测模块散热器表面温度，辅助风扇调速或功率降额控制，提高系统可靠性。

4. 电池包表面温度筛查
在充电过程中，通过充电桩侧壁或枪线附近安装的热电堆传感器，对车辆电池包表面进行快速扫描，发现局部过热点，为电池热管理提供参考。此应用需注意发射率修正和环境温度补偿，可采用双波长或多传感器融合提高准确性。

5. 环境与安全辅助
红外传感器还可监测充电桩周边环境温度，用于设备过热保护或火灾预警。结合烟雾传感器，构建多参量安全监测系统。

四、系统设计与集成要点

• 光学设计：根据测量距离和视场角选择合适镜头，确保目标区域充满视场；加装滤光片抑制太阳光等背景辐射干扰；
• 环境补偿：集成环境温度传感器（如NTC）进行参考端补偿，减少测量误差；
• 发射率校正：针对不同材质表面设置发射率参数，或采用双色测温法；
• 数据处理：通过ADC采集传感器信号，利用MCU进行温度换算、滤波和阈值判断；
• 通信接口：支持I2C、UART或模拟输出，方便与充电桩主控单元连接；
• 可靠性设计：传感器需具备防水防尘（IP65以上）、抗电磁干扰能力，适应户外环境；
• 安全标准：符合GB/T 18487.1、IEC 61851等充电系统安全规范对温度监测的要求。

五、优势与前景展望

红外热电堆温度传感器在充电桩中的应用，实现了对关键部位的非接触、快速、可靠测温，有效提升了充电过程的安全性，降低了故障率。随着充电桩向大功率、智能化方向发展，对温度监测的实时性和精度要求更高。热电堆传感器将向集成化、数字化、多点多参量融合方向演进，结合边缘计算和云平台，构建充电设施智能热管理系统，为电动汽车普及提供坚实的安全保障。随着MEMS工艺进步，传感器成本和功耗将进一步降低，使其在分布式测温场景中更具竞争力。
